A Matrice 4D és 4TD közötti választást a látható fényű és hőképes felvételekkel kapcsolatos igények határozzák meg.
DJI ENTERPRISE · MAGYARORSZÁG
DJI Dock 3A küldetés folytatódik.
Bárhol, ahol szükség van rá.
Automata állomás Matrice 4D vagy 4TD drónnal ellenőrzéshez, térképezéshez és távoli megfigyeléshez. A DJI FlightHub 2 révén összekapcsolt rendszer.
Fix vagy járműre szerelt telepítés · Távoli vezérlés
RÖVIDEN · ÖSSZEÁLLÍTÁS
Mi egészíti ki a Dock 3 rendszert?
Terepi eszközök
Az alább bemutatott akkumulátort, akadályérzékelő modult, valamint világítási és átviteli lehetőségeket a feladat követelményei alapján választjuk ki.
Koordináció
A FlightHub 2, a hálózati kapcsolat és az állomás elhelyezése a rendszertervezés része.
IP56Az állomás védettsége
−30…+50 °CA dokkoló hőmérséklet-tartománya
54 min¹A drón maximális repülési ideje
27 minTöltés 15–95%-ra, 25 °C-on
01 / A RENDSZER
Egy helyszínről.
Összekapcsolt üzemeltetésig.

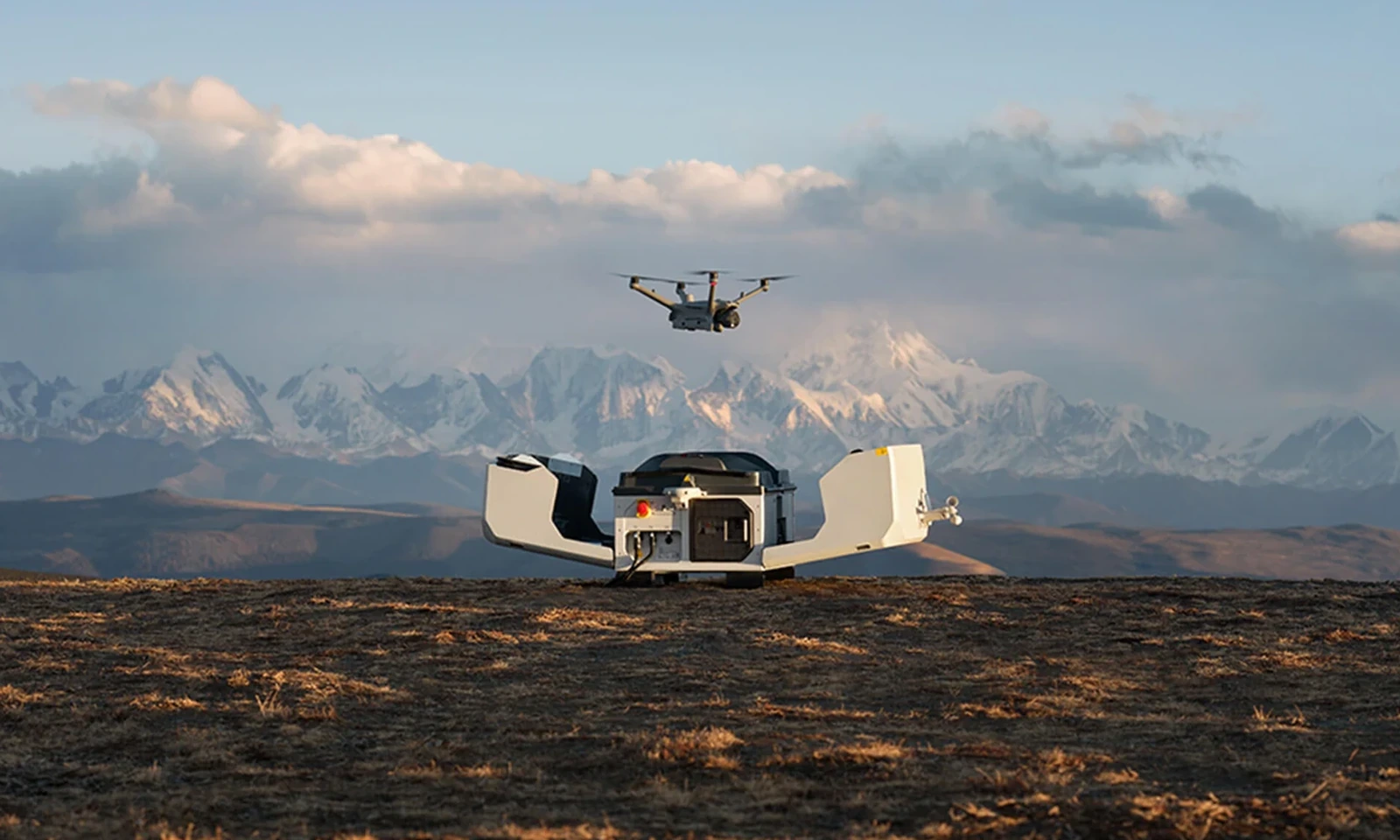

A DJI Dock 3 automata felszálló-, leszálló- és töltőállomás a Matrice 4D és Matrice 4TD drónokhoz. A rendszer a DJI FlightHub 2 segítségével összehangolt, távoli küldetéseket tesz lehetővé.
Induljon ki a kívánt eredményből: ismételhető ellenőrzés, hőkép vagy egy építkezés előrehaladásának követése. A drónt, az állomás helyét és a munkafolyamatot együtt kell megtervezni.
Ez az útmutató az eszközöket és az összeállításokat mutatja be. Járőrözési szolgáltatás tervezéséhez tekintse meg az autonóm megfigyelési útmutatót .
02 / DRÓNVÁLASZTÁS
Egy állomás.
Két nézőpont.
A rendszert a gyűjtendő adatok alapján állítsa össze.
TÉRKÉPEZÉS · VIZUÁLIS ELLENŐRZÉS

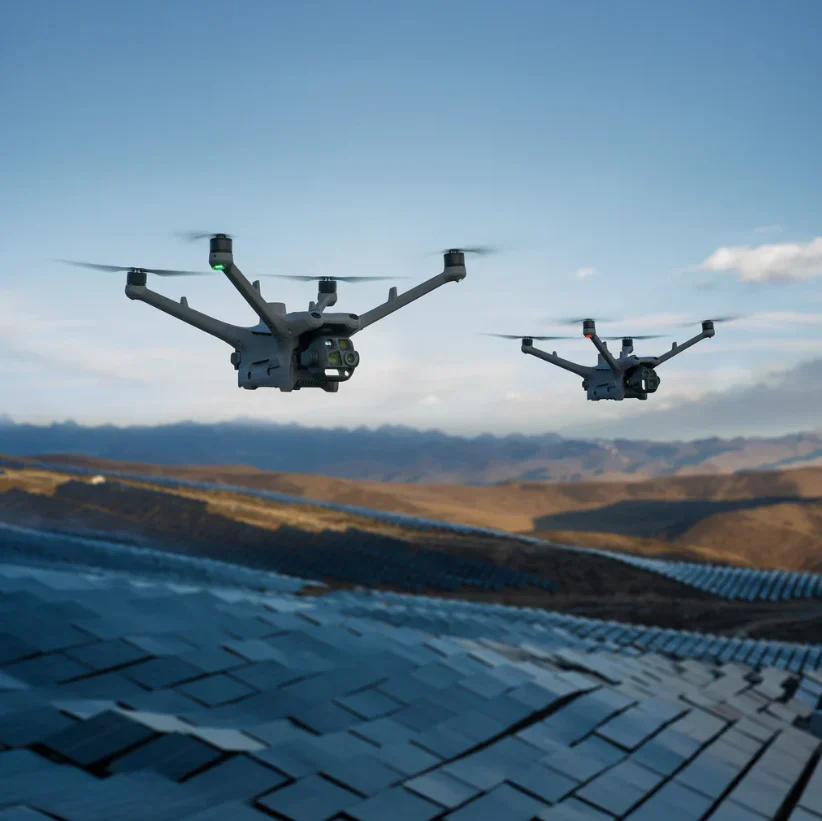

DJI Matrice 4D
4/3 CMOS fő kamera, 20 MP, mechanikus zár. 48 MP-es telekamerák.
Ezt az összeállítást válassza térképekhez, modellekhez vagy az ellenőrzések közötti vizuális összehasonlításhoz.
RTK földmérés és fotogrammetria Összeállítás a Dronshop.hu oldalon ↗
HŐKÉPALKOTÁS · ÉJSZAKAI KÜLDETÉSEK
DJI Matrice 4TD
48 MP-es fő kamera; natív 640 × 512-es, 30 Hz-es hőképalkotás és kiegészítő NIR megvilágítás.
Ezt az összeállítást válassza, ha hőmérséklet-különbségeket kell megfigyelnie és dokumentálnia az ellenőrzés során.
Útmutató a professzionális hőképalkotáshoz Összeállítás a Dronshop.hu oldalon ↗A Dock 3 kizárólag a Matrice 4D sorozattal kompatibilis. Matrice 400 más hasznos terhekhez használható kiegészítő platform, nem a Dock 3 állomásba leszálló drón.
03 / MŰSZAKI ADATOK
Műszaki adatok.
A körülményekkel együtt.
A dokkoló és a drón adatai külön szerepelnek. A maximális értékek nem jelentenek minden küldetésre érvényes garanciát.
Hivatalos DJI adatlap ↗| Jellemző | DJI-adat |
|---|---|
| Dokkoló / drón védettsége | IP56 / IP55 |
| Dokkoló / drón hőmérséklet-tartománya | −30…+50 °C / −20…+50 °C |
| Dokkoló tömege | 55 kg, drón nélkül |
| Zárt dokkoló méretei | 640 × 745 × 770 mm |
| Nyitott dokkoló méretei | 1760 × 745 × 485 mm |
| Dokkoló tápellátása | 100–240 V AC, 50/60 Hz; legfeljebb 800 W |
| Kapacitás | Egy drón |
| Maximális szélsebesség leszálláskor | 12 m/s |
| Töltés 15–95%-ra | 27 perc, 25 °C-on, kikapcsolt drónnal |
| Matrice 4D / 4TD maximális repülési ideje | 54 perc¹ |
| Maximális működési sugár | 10 km [2] |
| Hálózat | Ethernet; 4G az opcionális DJI Cellular Dongle 2 modullal |
¹ Szélcsendben, 12 m/s sebességgel, 20 m magasságban, 100–0%-os akkumulátortöltöttség mellett, kikapcsolt akadályelkerüléssel mérve. [2] Körülbelül 25 °C-on, szélcsendben, mintegy 15 m/s oda-vissza sebességgel, 18 perc munkavégzéssel és 15% tartalékkal mérve. Az eredményeket a környezet, a használat és a firmware befolyásolja.
04 / ELHELYEZÉS

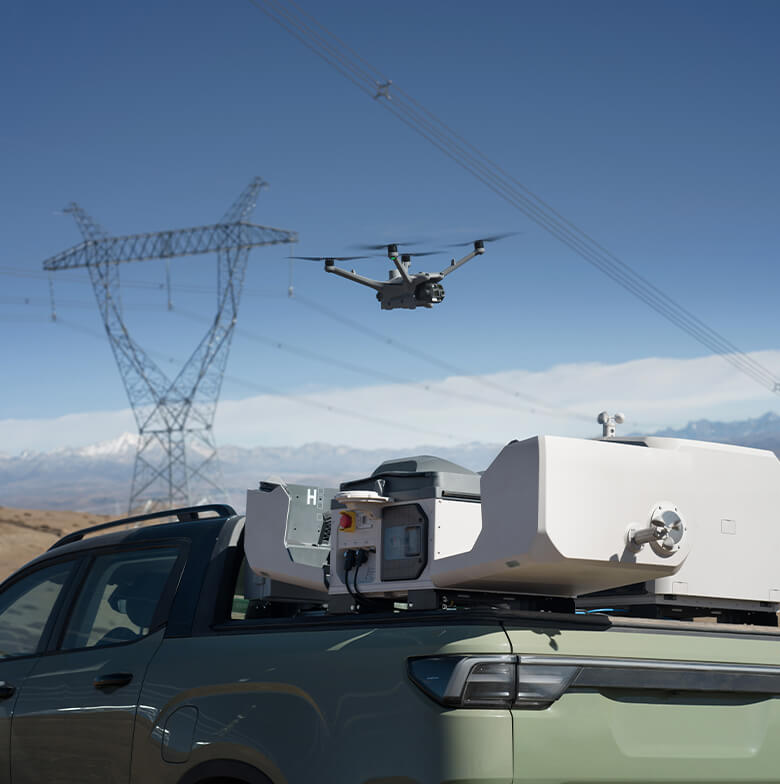

Állandó helyszínen.
Mobilan, projektek között.
Az állandó telepítés azonos helyszínen végzett ismétlődő ellenőrzésekhez célszerű. Ideiglenes munkaterületeken járműre szerelt megoldás is mérlegelhető.
Igen, a hozzá való rögzítéssel. Repülés közben a jármű áll; a parkolóhely lejtése 3° alatti legyen, a dokkoló helyzetét pedig a felhőben kell kalibrálni.
Telepítés előtt készítse elő a tápellátást, a hálózati kapcsolatot és a szervizelési hozzáférést. Határozza meg az alternatív leszállóhelyet és a beavatkozásra jogosult személyeket.
DJI telepítési kézikönyvek05 / SZOFTVER & AI

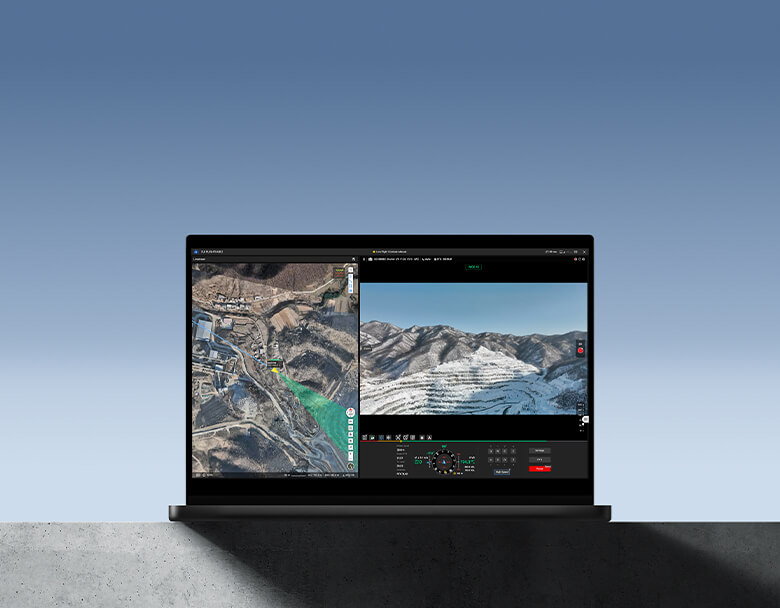

FlightHub 2.
A teljes kép.
Útvonalak, élő videó és csapatkoordináció közös munkafolyamatban.
Ismételhető küldetések
Tervezze meg az útvonalat, kövesse a küldetést, és hasonlítsa össze a bejárások anyagait.
Intelligens segítség
A DJI automatikus útvonalakat, változásérzékelést, Smart Track és Virtual Cockpit funkciókat mutat be. Ellenőrizze ezek elérhetőségét a projekthez használt licenc és firmware esetén.
Dokumentált döntések
Határozza meg, ki ellenőrzi a riasztásokat és hogyan hitelesítik a megfigyeléseket. Az AI segítheti az elemzést; az eredményt az ellenőrzés összefüggéseiben kell értékelni.
A DJI szemléltetése egy célpont követéséről
06 / ÖKOSZISZTÉMA
Egészítse ki az összeállítást.
A kiegészítőket a helyszín felmérése után választjuk ki. Megrendelés előtt ellenőrizze a rögzítést, a kompatibilitást és a regionális elérhetőséget.

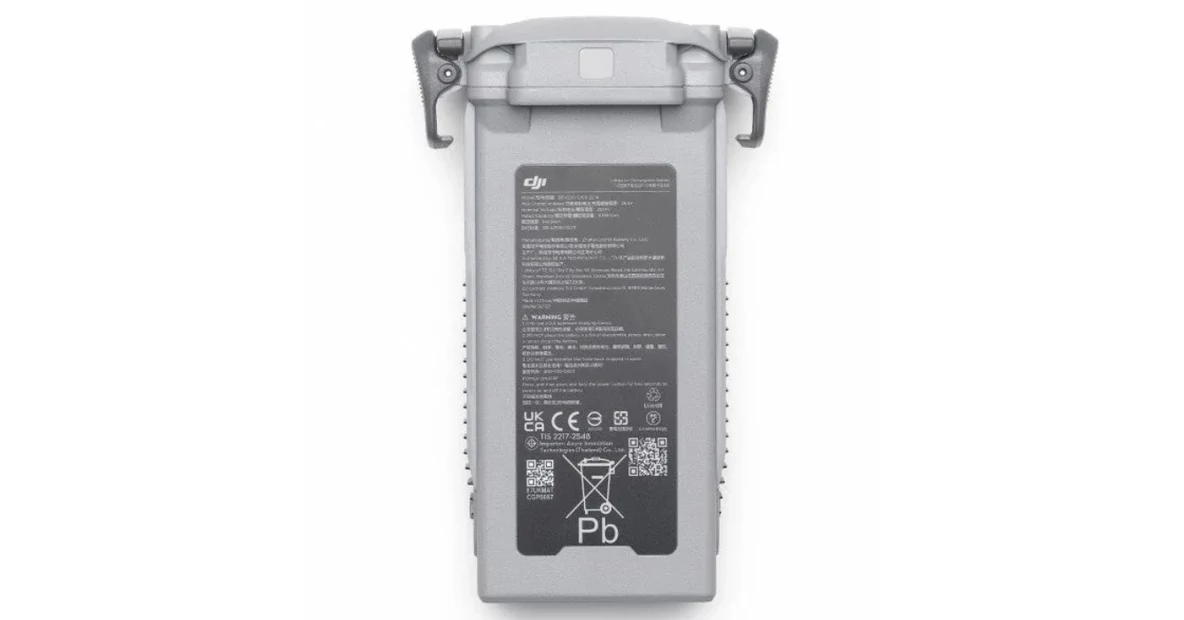

Matrice 4D Series akkumulátor
Tartalék karbantartáshoz és a dokkolón kívüli üzemeltetéshez.
Részletek a Dronshop.hu oldalon ↗

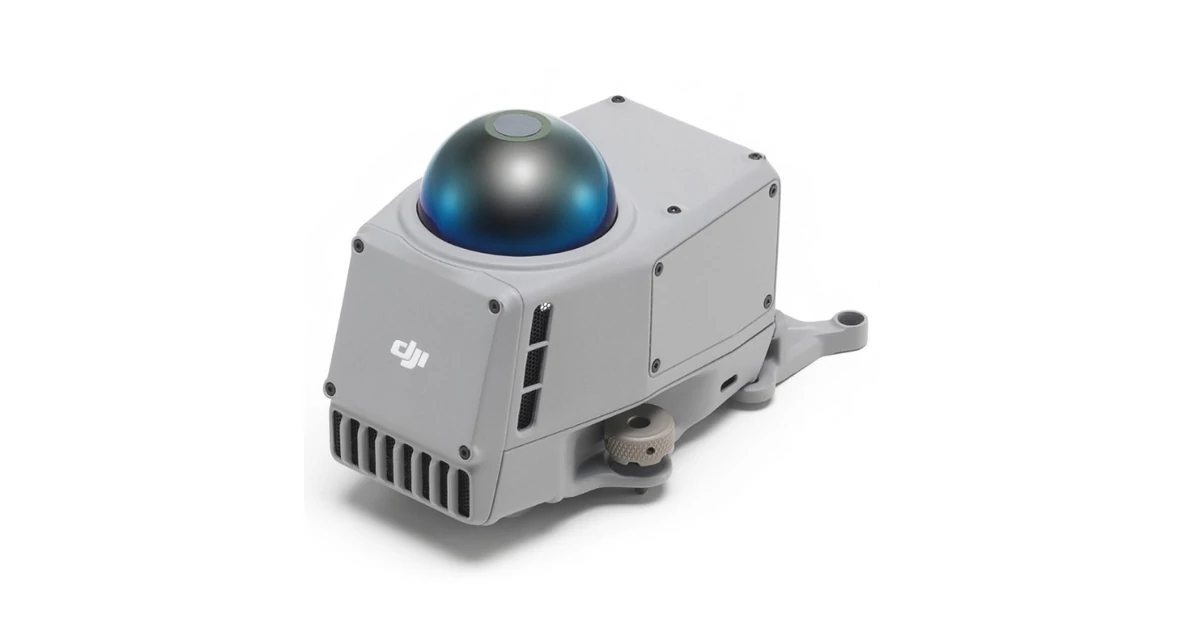

Obstacle Sensing Module
Opcionális akadályérzékelő modul. Az összeállítást a munkakörnyezethez kell ellenőrizni.
Részletek a Dronshop.hu oldalon ↗

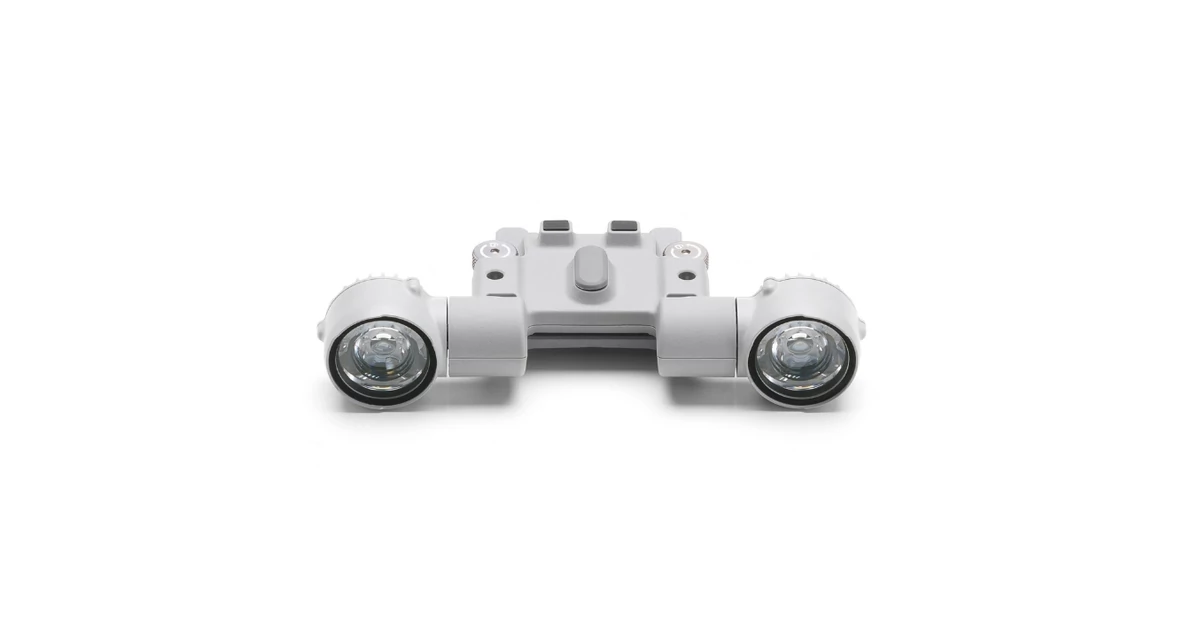

DJI AL1 Spotlight
Világítás olyan küldetésekhez, amelyeknél jobb talajszinti láthatóság szükséges.
Részletek a Dronshop.hu oldalon ↗

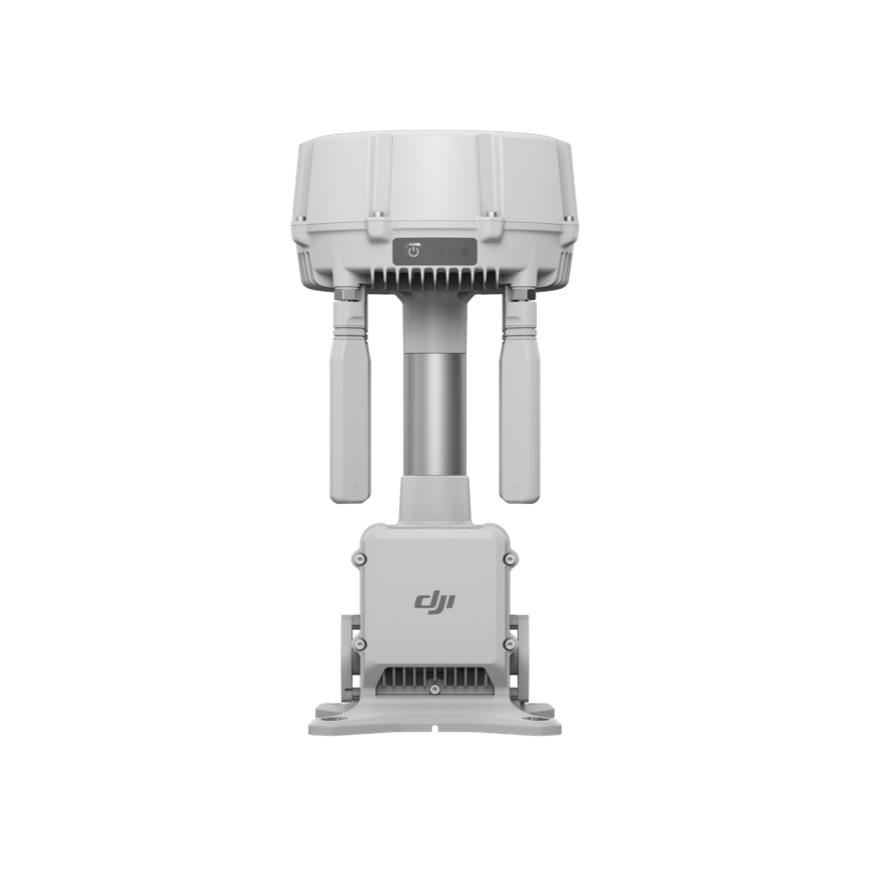

DJI O4 Ground Station
További kommunikációs lehetőségek nehéz lefedettségű helyszínekhez.
Részletek a Dronshop.hu oldalon ↗07 / A RENDSZER MŰKÖDÉS KÖZBEN
DJI Dock 3 a DJI bemutatójában.
A gomb megnyomására betöltődik a DJI külső lejátszója. Bemutató a DJI Enterprise csatornán ↗. További DJI videók és útmutatók . Ha a lejátszó nem érhető el, nézze meg a bemutatót a gyártó oldalán .
08 / KAPCSOLÓDÓ ALKALMAZÁSOK ÉS TERMÉKEK
Induljon ki a feladatából.
TERMÉK
DJI Matrice 4E / 4T
Kompakt, távirányítós platformok térképezéshez és ellenőrzéshez.
01 ↗Autonóm megfigyelés
Járőrözési útvonalak és beavatkozási folyamatok tervezése.
02 ↗Hőkamerás ellenőrzések
Matrice 4TD és a hőképek értelmezése.
03 ↗Földmérés & RTK
Matrice 4D, átadandó eredmények és DJI Terra adatfeldolgozás.
04 ↗DJI Matrice 400
Alternatíva speciális hasznos terhet igénylő feladatokhoz.
05 ↗Drónbérlés
Próbáljon ki egy összeállítást egy időszakos projektben.
06 ↗DJI tanácsadás Magyarországon
Egyeztessük a célokat, az összeállítást és az oktatást.
09 / GYORS VÁLASZOK
Gyakori kérdések.
Kompatibilitás, összeállítás és lépések az ötlettől a telepítésig.
Mi a DJI Dock 3?
A DJI Dock 3 automata felszálló-, leszálló- és töltőállomás a Matrice 4D és Matrice 4TD drónokhoz. A rendszer a DJI FlightHub 2 segítségével összehangolt, távoli küldetéseket tesz lehetővé.
Mely drónok kompatibilisek a Dock 3-mal?
Kizárólag a Matrice 4D sorozat: Matrice 4D és Matrice 4TD. A Matrice 4E, 4T és Matrice 400 különálló platformok, a Dock 3-mal nem dokkolhatók.
Matrice 4D vagy Matrice 4TD: melyiket válasszam?
Térképezési projektnél vesse össze a pontossági követelményeket a Matrice 4D képességeivel. Ha a hőképes információ alapvető a feladathoz, válassza a Matrice 4TD-t. A flotta összeállítása előtt kérjen bemutatót a saját felhasználási helyzetére.
Mennyibe kerül a DJI Dock 3 Magyarországon?
Az ár a teljes összeállításra vonatkozik: dokkoló, drón, szoftver, kiegészítők és telepítés. Tekintse meg a Dronshop.hu kínálatát, vagy kérjen ajánlatot az alábbi űrlapon.
A Dock 3 automatikusan cseréli az akkumulátort?
Nem. Az állomás a drónba helyezett akkumulátort tölti; nem cseréli ki automatikusan.
Használható a Dock 3 járművön?
Igen, a hozzá való rögzítéssel. Repülés közben a jármű áll; a parkolóhely lejtése 3° alatti legyen, a dokkoló helyzetét pedig a felhőben kell kalibrálni.
Mit jelent a 24/7 üzemeltetés?
Ismétlődő küldetésekre rendelkezésre álló munkafolyamatot, töltési szünetekkel, ellenőrzésekkel és karbantartással. Nem egyetlen drón folyamatos repülését jelenti. A tervnek az üzemeltetők rendelkezésre állásával és a helyi körülményekkel is számolnia kell.
Mit kell felmérni telepítés előtt?
Határozza meg a célt, a lefedendő területet, a tápellátási és kommunikációs infrastruktúrát, a karbantartási hozzáférést és az üzemeltetési eljárásokat. A helyszínfelmérés és a szoftver beállítása a projekt része.
