Adatgyűjtés
A terület, szükséges részletesség és eredmény alapján válasszon platformot és kamerát.
Földmérés · fotogrammetria · RTK
Drón RTK földméréshez és professzionális fotogrammetriához.
Mire figyeljen ortofotóhoz, térképezéshez, 3D modellhez, DSM/DTM-hez, térfogatszámításhoz vagy építkezés-dokumentáláshoz választott drónnál, és miért csak egy része az RTK a helyes mérési folyamatnak?
RÖVIDEN · ÖSSZEÁLLÍTÁS
Mit tartalmazzon a földmérési összeállítás?
Ellenőrzés
Az RTK-t, ellenőrzőpontokat és pontosságellenőrzési módszert együtt tervezze.
Feldolgozás
Számoljon a szoftverrel, feldolgozási idővel és végtermék-ellenőrzéssel is.
RTKPontos képpozicionálás és hatékonyabb georeferálás.
Mechanikus zárFontos a mozgás közbeni felvétel torzulásainak csökkentéséhez.
Szabályozott GSDA terepi felbontást az eredmény és repülési magasság alapján válassza.
Teljes munkafolyamatRepülés + ellenőrzés + feldolgozás + koordináta-rendszer + minőségellenőrzés.
A megfelelő összeállítás kiválasztása
DJI földmérő rendszerek: a kompakt megoldástól a külön szenzoros professzionális platformig.
A platform, szenzor, RTK állomás és szoftver külön is megvásárolható, vagy teljes rendszert állítunk össze a méréseihez. Gyors, mobil projektekhez a Matrice 4E a kiindulópont; nagyobb kapacitáshoz és célzott fotogrammetriához a Matrice 400 + Zenmuse P1 professzionális összeállítás.
01 · Kompakt platform

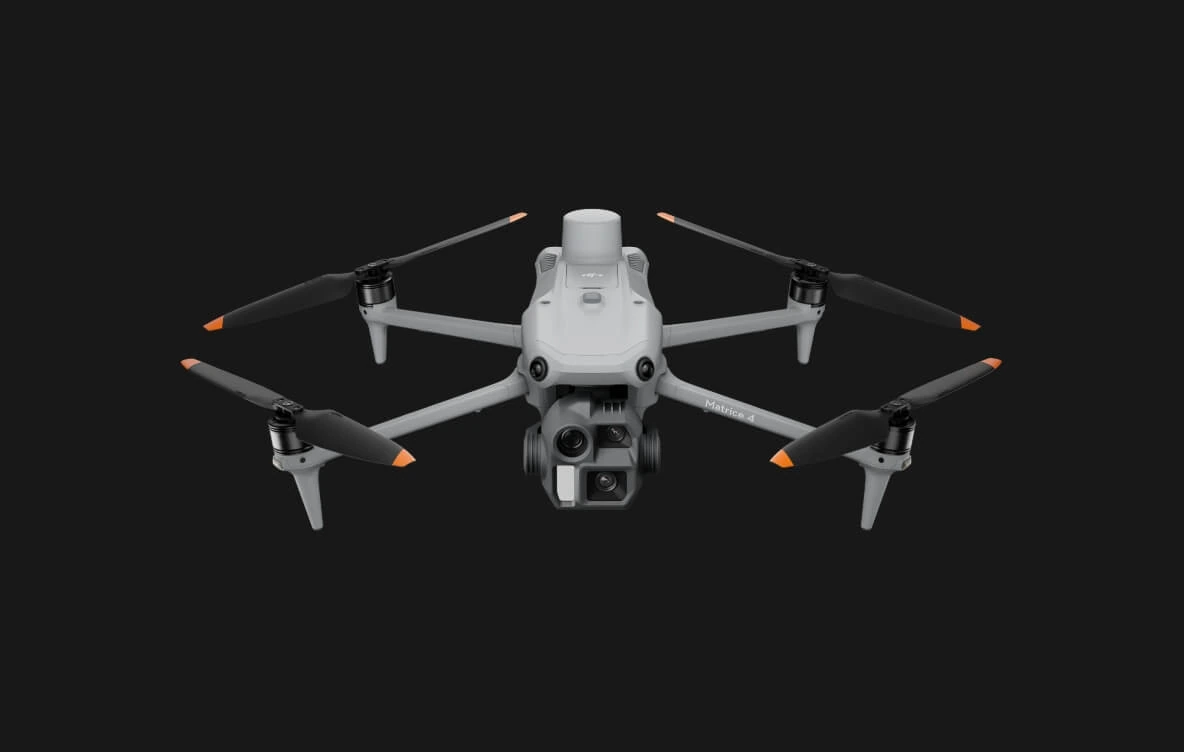

DJI Matrice 4E
Ár egyedi ajánlat alapján
Kompakt platform gyors térképezéshez, méréshez és építkezések dokumentálásához, integrált RTK-val és mechanikus zárral.
20 MP 4/3 CMOS nagylátószögű kamera
Mechanikus zár akár 1/2000 s
RTK pontos helymeghatározáshoz
Szerepe: gyors adatgyűjtés, általános térképezés és terepi mérés.
DJI Matrice 4E a Dronshop.hu oldalon →
02 · Drónplatform
DJI Matrice 400
Ár egyedi ajánlat alapján
Ipari platform nagy projektekhez, professzionális térképezési szenzorok, például Zenmuse P1 szállítására.
59 min maximális repülési idő
6 kg maximális hasznos teher
IP55 védelem nehéz környezetben
Szerepe: repülés, helymeghatározás, szenzorszállítás és nagy területű adatgyűjtés.
DJI Matrice 400 a Dronshop.hu oldalon →
03 · Fotogrammetriai kamera

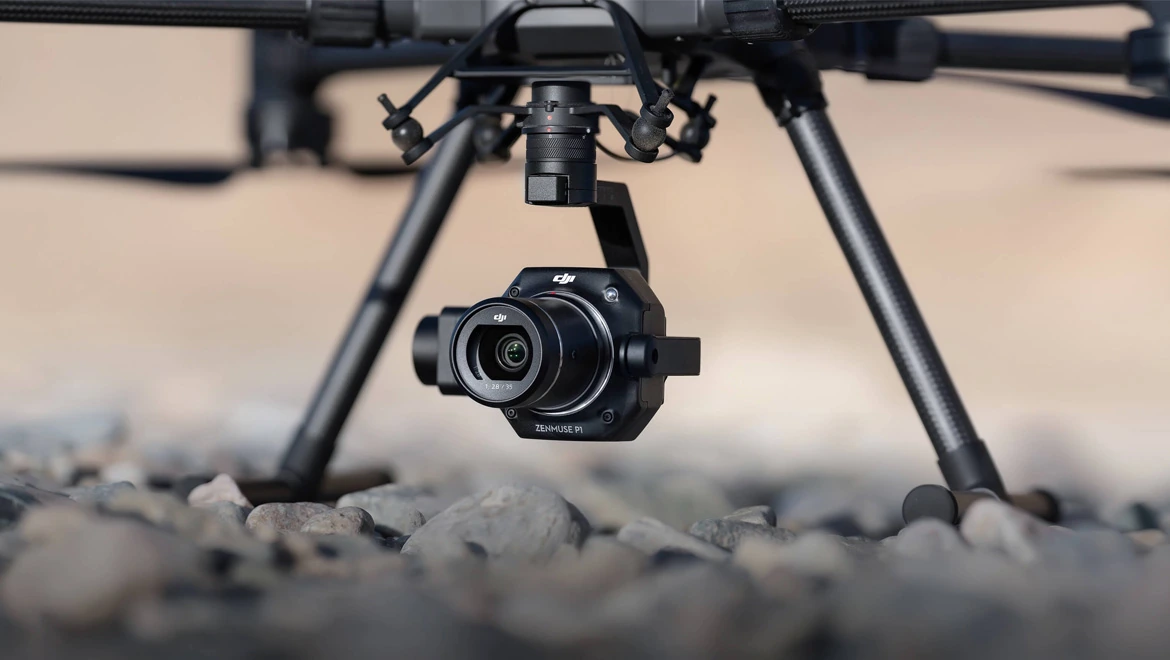

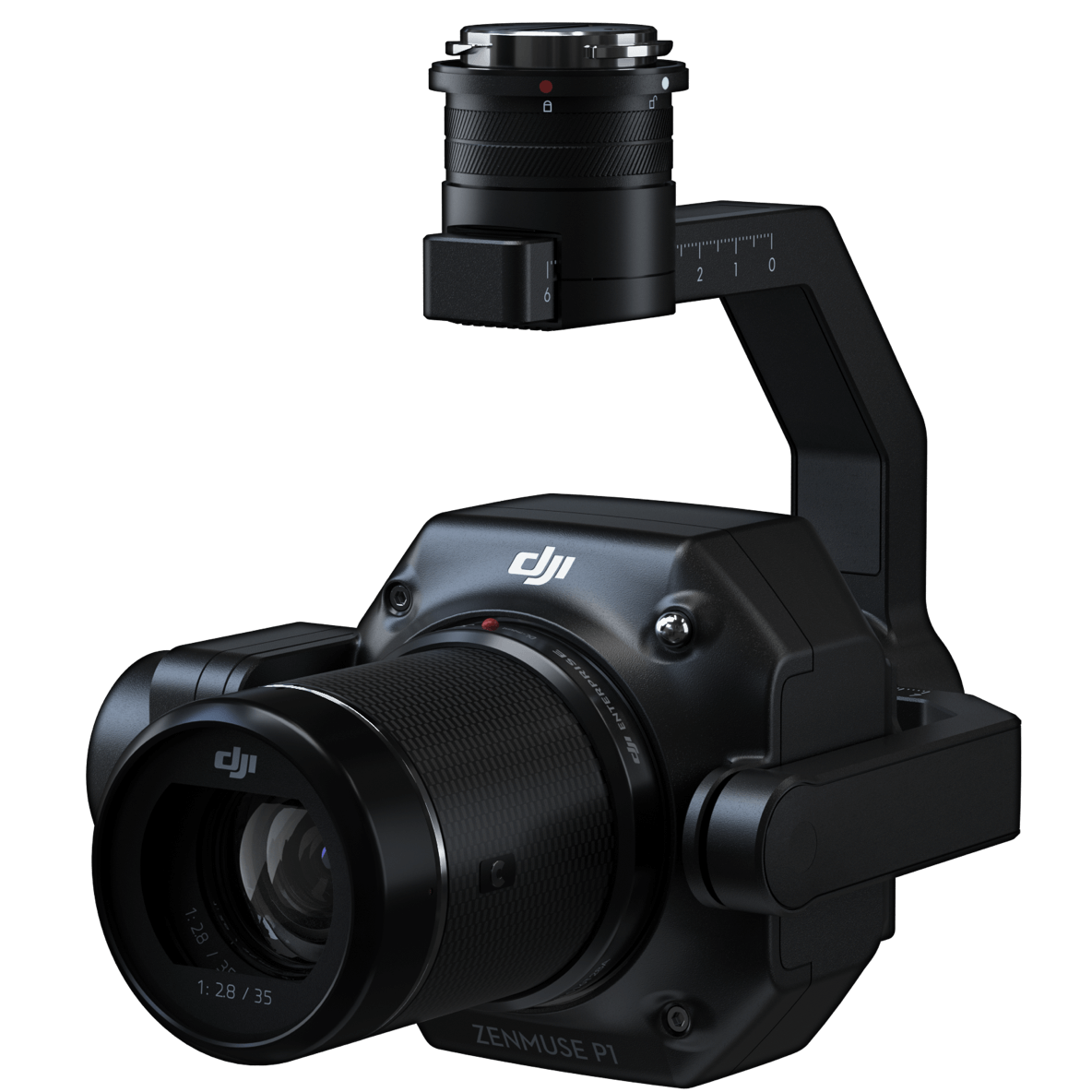

DJI Zenmuse P1
Ár egyedi ajánlat alapján
45 MP-es, teljes képkockás kamera 2D térképezéshez, 3D modellekhez és ferde felvételekhez professzionális projektekben.
45 MP teljes képkockás érzékelő
0,7 s minimális időköz fényképek között
24 / 35 / 50 mm DJI DL objektívek
Szerepe: képrögzítés ortofotóhoz, 3D modellhez és metrikus rekonstrukcióhoz.
DJI Zenmuse P1 a Dronshop.hu oldalon →
04 · Korrekció és ellenőrzés

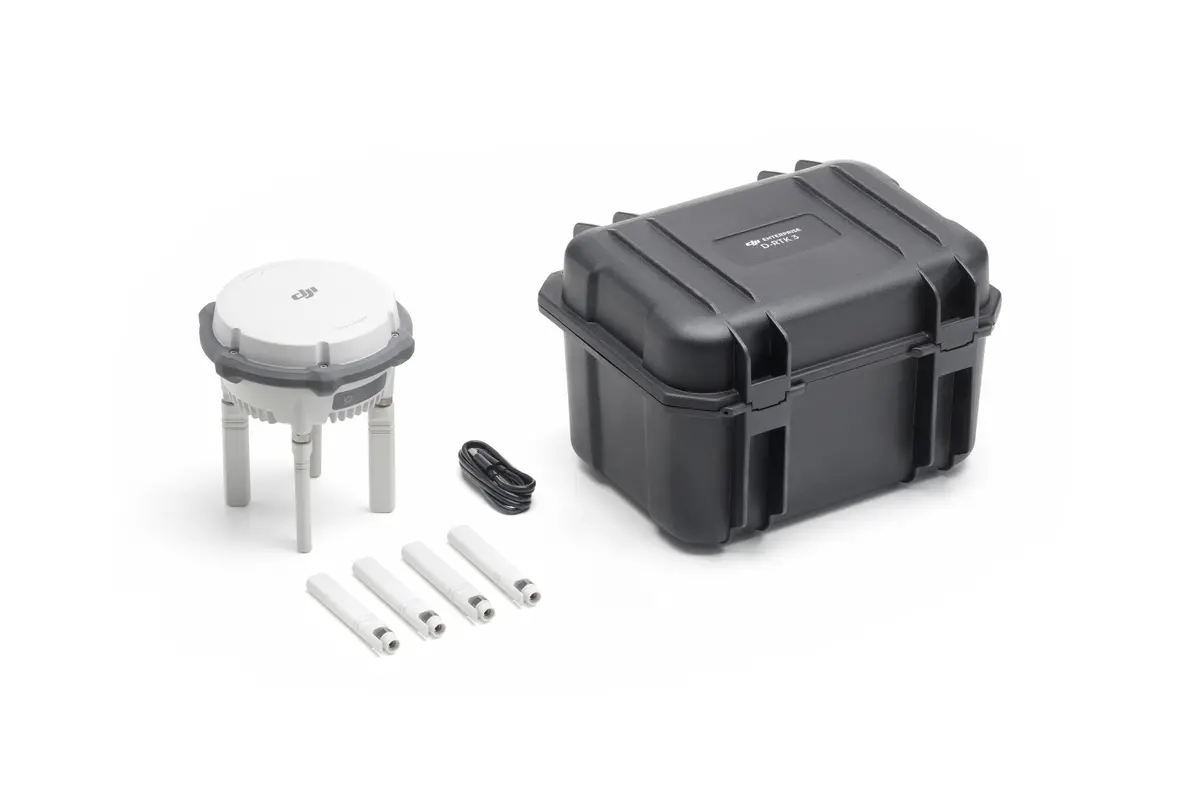

DJI D-RTK 3
Ár egyedi ajánlat alapján
Bázisként vagy roverként működő többfunkciós állomás, pontos RTK korrekcióval a DJI földmérési munkafolyamatokhoz.
Bázis / rover üzemmódok
1 cm + 1 ppm vízszintes pontosság*
DJI munkafolyamat terepi integráció
Szerepe: RTK korrekció, georeferálás és terepi pontosságellenőrzés.
DJI D-RTK 3 a Dronshop.hu oldalon →
05 · Feldolgozás

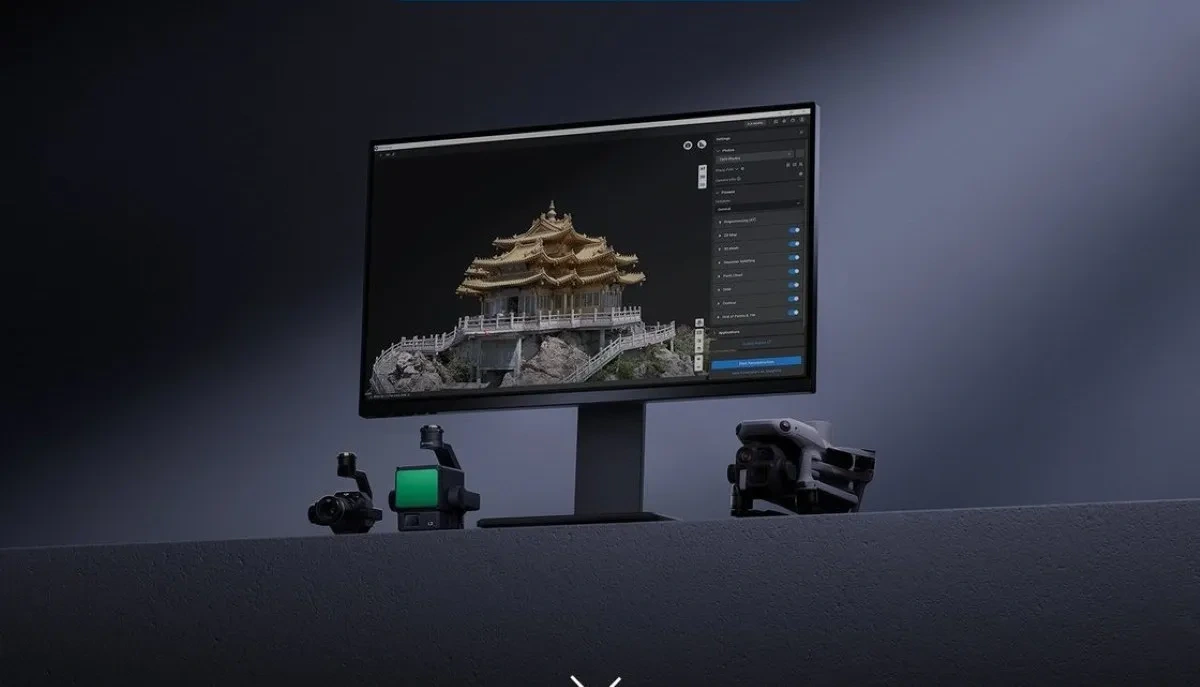

DJI Terra
Ár egyedi ajánlat alapján
Szoftver ortofotóhoz, DTM/DSM-hez, 3D rekonstrukcióhoz és mérhető térinformatikai eredmények előkészítéséhez.
Ortofotó és 3D rekonstrukció
DTM / DSM és pontfelhők
Export térinformatikai munkafolyamatokhoz
Szerepe: nyers adatok átalakítása mérhető, exportálható eredményekké.
DJI Terra a Dronshop.hu oldalon →
Mit kell előállítania a rendszernek?
Földmérő drónt nem csak kamerafelbontás alapján választunk.
A kamera, zár, RTK, útvonalgeometria, képátfedés, GSD, földi ellenőrzés és feldolgozószoftver együtt számít. Ugyanaz a modell nagyon eltérő eredményt adhat a repülés tervezése és ellenőrzése szerint.
Georeferált ortofotó
Geometriailag korrigált légi kép méréshez, leltározáshoz, tervezéshez és időbeli összehasonlításhoz.
DSM, DTM és szintvonalak
Felület- és terepmodellek domborzatelemzéshez, tervezéshez, vízelvezetéshez, infrastruktúrához és térfogatszámításhoz.
Pontfelhő és 3D modell
Sűrű adatok épületek, építkezések, bányák és más geometriailag fontos helyszínek dokumentálásához.
Térfogatszámítás
Készletek, bevágások és feltöltések ismételt felvételekkel, összehasonlítható felületekkel követhetők a projekt szakaszai között.
Előrehaladás követése
Az időszakos felvételek a tényleges állapot korábbi szakaszokkal, tervekkel vagy tervezési modellekkel való összevetését teszik lehetővé.
Kataszteri mérések támogatása
A drón gyorsítja a légi adatgyűjtést, de nem váltja ki a szükséges ellenőrzéseket, ellenőrzőpontokat és a jogosult szakember felelősségét.
Földmérés & várostervezés
A földmérési adatok túlmutatnak az ortofotón.
A DJI térinformatikai megoldásai a terepi adatokat GIS- és tervezési folyamatokba illeszthető 2D és 3D termékekké alakítják. Ez az időbeli változáskövetéshez, városmodellezéshez és vonalas infrastruktúra dokumentálásához is hasznos.
3D városmodellezés
A georeferált 3D modellek aktuális képet adhatnak a terepről és épületekről, segítve a tervezést, a meglévő és tervezett állapot összevetését és a GIS/BIM integrációt.
Városi és vidéki osztályozás
A friss ortofotók és 3D modellek régi vagy kis felbontású képi forrásokat válthatnak ki, támogatva a területhasználat elemzését és az adatok rendszeres frissítését.
Utak, folyók és nyomvonalak
A vonalas repülések és terepkövetés utak, hidak, vízfolyások és más hosszanti objektumok térképezésénél hasznosak, ahol a földi felmérés időigényes lenne.
DJI Matrice 4E · mobil földmérés

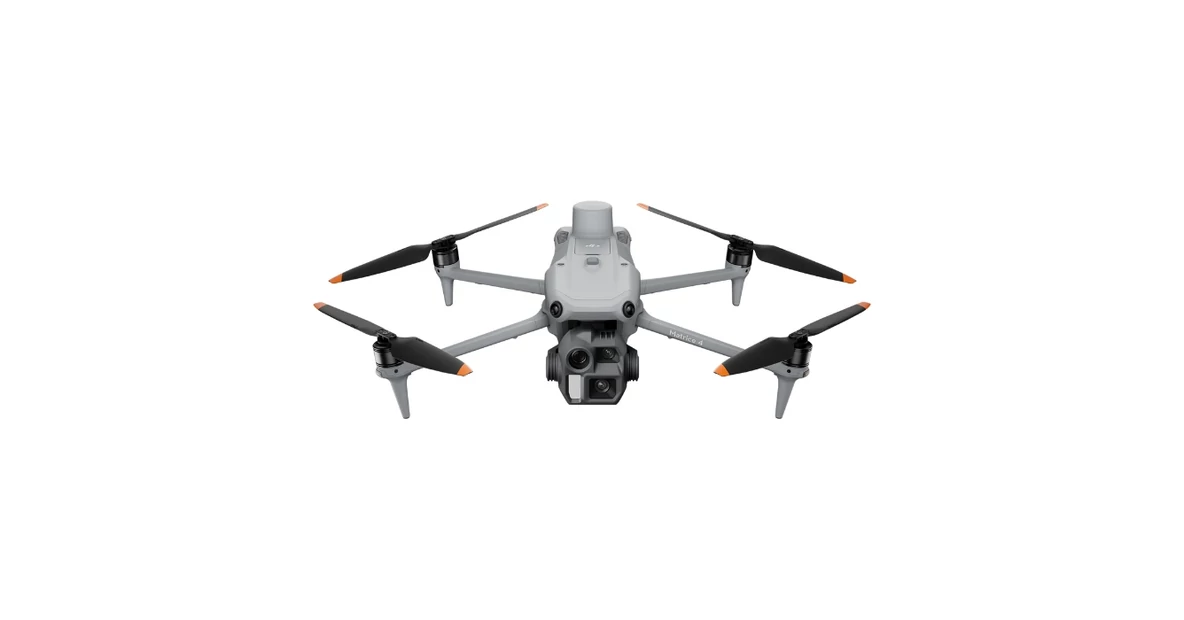

DJI Matrice 4E: kompakt megoldás ortofotóhoz, méréshez és építkezés-dokumentáláshoz.
A Matrice 4E könnyen szállítható, gyorsan előkészíthető földmérési rendszer. A 20 MP-es, 4/3 CMOS nagylátószögű kamera, mechanikus zár és integrált RTK ismételhető térképezéshez és hatékony képgyűjtéshez teszi alkalmassá.
Földmérésnél fő előnye a gyors üzemeltetés: egy csapat megtervezheti a küldetést, szabályozott átfedésű képeket gyűjthet, majd DJI Terrába viheti a projektet nehéz, külön szenzoros összeállítás nélkül.
✓
4/3 CMOS nagylátószögű kamera, 20 MP
Fotogrammetriai adatgyűjtéshez és ortofotóhoz alkalmas.
✓
Mechanikus zár akár 1/2000 s-ig
Csökkenti a gördülő zár okozta torzulást mozgás közben.
✓
Integrált RTK
Pontos képpozicionálás és hatékony georeferálási folyamat.
✓
Terepkövetés és automatikus küldetések
Segít egyenletesebb GSD-t tartani változó domborzaton.
ÁrazásÁr egyedi ajánlat alapján
DJI Matrice 4E a Dronshop.hu oldalon →

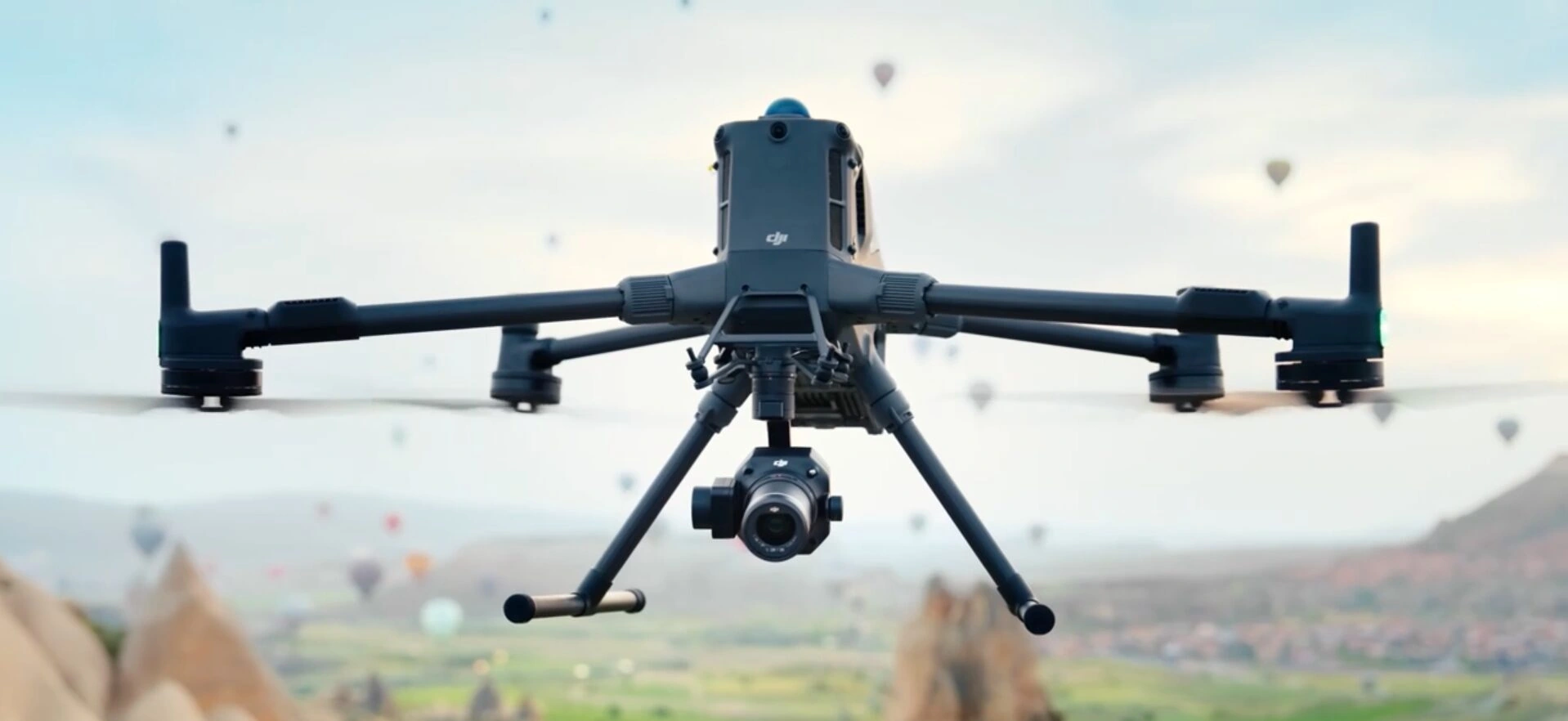

DJI Matrice 400 + Zenmuse P1
Összeállítás nagy projektekhez és teljes képkockás fotogrammetriához.
Nagy területekhez, ismétlődő projektekhez vagy ipari, több hasznos terhet fogadó platform igénye esetén a Matrice 400 rugalmasabb alap. Zenmuse P1-gyel professzionális fotogrammetriai rendszert alkot.

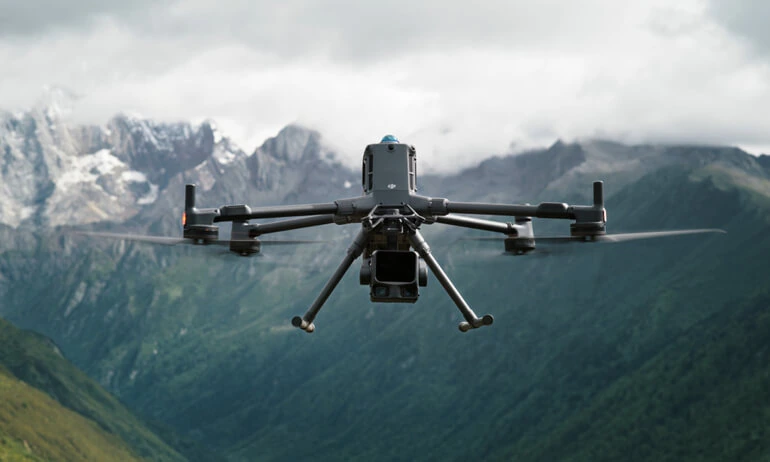

Matrice 400 biztosítja a repülési időt, hasznos teherbírást és a platform robusztusságát. Zenmuse P1 45 MP-es teljes képkockás érzékelőt, mechanikus zárat és cserélhető DJI DL 24, 35 és 50 mm-es objektíveket ad hozzá.
DJI Matrice 400akár 59 perc repülési idő, legfeljebb 6 kg hasznos teher, IP55 és speciális szenzorok támogatása.
DJI Zenmuse P145 MP teljes képkockás érzékelő, 0,7 s minimális képköz, ortofotóhoz, 3D-hez és ferde térképezéshez.
Miért P1?
Külön kamera, ha a felvételminőség és a gyújtótávolság rugalmassága a projekt követelménye.
A P1 különösen professzionális fotogrammetriai adatgyűjtéshez, hatékony lefedéshez és az objektumhoz vagy munkamagassághoz igazítható gyújtótávolsághoz hasznos.
RTK, GCP és ellenőrzés
Az RTK csökkenti a terepi munkát, de nem szünteti meg a pontosságellenőrzés szükségességét.
Gyakori tévedés az RTK megjelölést automatikusan centiméteres végeredménnyel azonosítani. Az RTK javítja a képekhez rendelt pozíciót, de a kész modell pontossága a teljes folyamattól függ.
RTK
A felvételek pontos helymeghatározása
- valós idejű korrekciók a drón helymeghatározásához;
- csökkenti a sok földi illesztőponttól való függést;
- egyszerűsítheti a georeferálást és a repülések ismételhetőségét;
- megfelelő korrekcióforrást és GNSS-körülményeket igényel.
GCP / ellenőrzőpont
Az eredmény illesztése és ellenőrzése
- függetlenül megmért földi pontok;
- a modell illesztésére vagy ellenőrzésére használhatók;
- fontosak, ha igazolni kell a projekt pontosságát;
- számukat és eloszlásukat a terep és az igények szerint határozzuk meg.
DJI D-RTK 3 · egyedi ajánlat: saját RTK-bázishoz vagy roveres munkához ajánlott eszköz. A DJI többfunkciós állomása bázisként és roverként is használható földmérésben. A DJI Network RTK kalibrálású Base Station módban 1,0 cm + 1 ppm vízszintes és 3,0 cm + 1 ppm függőleges rendszerpontosságot, Rover Station fix mérésnél 0,8 cm + 1 ppm vízszintes és 1,5 cm + 1 ppm függőleges pontosságot közöl. Ezek az állomás helymeghatározását írják le a megadott feltételekkel, nem garantált ortofotó- vagy modellpontosságot.
Fotogrammetria vagy LiDAR?
A szenzorválasztás a mérendő objektumtól függ, nem csak a terület nagyságától.
Sok földmérési projektnél az RGB fotogrammetria kedvező egyensúlyt ad az adatsűrűség, vizuális információ és üzemeltetési költség között. A drónos LiDAR szkennelés akkor fontos, ha a növényzet, függőleges szerkezet vagy nehéz geometria korlátozza a kizárólag képekből történő rekonstrukciót.
| Szempont | RGB fotogrammetria | LiDAR |
|---|---|---|
| Ortofotó | Kifejezetten alkalmas; az RGB kép az eredmény alapja. | RGB-vel kombinálható, de nem ez a LiDAR fő előnye. |
| Vizuális 3D modell | Textúrázott, elegendő fényképpel lefedett felületeknél nagyon jó. | Hasznos geometriát és pontfelhőt készít, de a fotórealisztikus megjelenést jellemzően képek adják. |
| Növényzet | Elsősorban a lombkorona látható felületét rekonstruálja. | A sűrűség és felvételi körülmények szerint a növényzet alatt is adhat pontokat. |
| Összetett domborzat | Terephez igazított repülési geometriát és átfedést igényel. | Bizonyos geometriáknál és nehezen fényképezhető felületeknél megbízhatóbb lehet. |
| Költség és egyszerűség | Sok térképezési projekthez könnyebben hozzáférhető folyamat. | Speciálisabb hardver és feldolgozás; akkor indokolt, ha szükség van a LiDAR előnyeire. |
Ajánlott munkafolyamat
A repüléstervezéstől a térinformatikai eredményig.
A jó folyamat ismételhető és ellenőrizhető. A cél nem pusztán fényképezés, hanem koordináta-rendszerben feldolgozható, átadás előtt ellenőrizhető adatok gyűjtése.
Az eredmény meghatározása
Ortofotó, DSM/DTM, 3D modell, térfogat vagy pontfelhő.
GSD és ellenőrzés
Meghatározzuk a cél-GSD-t, RTK-t, GCP/ellenőrzőpontokat és koordináta-rendszert.
Küldetéstervezés
Magasság, átfedés, sebesség és küldetéstípus: 2D, Linear Flight vagy Smart Oblique, szükség szerint Terrain Follow terepkövetéssel.
DJI Terra
DOM/ortofotó, DSM, pontfelhő és 3D modell rekonstrukciója, ellenőrzőpontokkal és koordináta-rendszerekkel.
Az eredmény ellenőrzése
Vizuális vizsgálat, hibák, ellenőrzőpontok és az eredmény hitelesítése használat előtt.
Feldolgozás
DJI Terra: a repülésből ortofotót, 3D modellt és mérhető adatokat készítő szoftver.
A DJI Terra a rendszer külön is megvásárolható szoftvereleme. Látható fényű képek 2D/3D rekonstrukcióját és DJI LiDAR-adatok feldolgozását támogatja. Földmérésnél a légiháromszögelést, GCP-ket, koordináta-rendszereket, ortofotókat, modelleket és pontfelhőket közös folyamat részeként kell kezelni.
✓
2D rekonstrukció
Ortofotómozaik és DSM térképezéshez, méréshez.
✓
3D rekonstrukció
Modellek és pontfelhők építőiparhoz, infrastruktúrához és dokumentáláshoz.
✓
GCP és koordináta-rendszerek
Eszközök az adatok ellenőrzéséhez és átadásához az előírt koordináta-rendszerekben.
Drón kataszteri felméréshez?
A drón gyorsítja az adatgyűjtést, de a képek nem válnak automatikusan kataszteri dokumentációvá.
A kataszteri drón kifejezés gyakran összemossa a gyors légi adatgyűjtést és a műszaki, szakmai követelményeknek megfelelő dokumentáció készítését. A fotogrammetria kiváló mérési, leltározási és elemzési alap lehet, de a rendszert a konkrét munka követelményeihez kell igazítani.
Nagy és nehezen megközelíthető területek
A légi adatgyűjtés csökkentheti a terepi időt, és egyszerre ad geometriai és vizuális információt.
Függetlenül mért pontok
Ellenőrző- vagy illesztőpontok szükségesek lehetnek az eredmény pontosságának igazolásához.
A szakmai hitelesítés külön feladat marad
A drón nem helyettesíti a jogosult szakembert vagy az adott dokumentációhoz előírt eljárásokat.
Módszertan & források
A termékadatokat elkülönítjük a projektben igazolt pontosságtól.
A Matrice 4E, D-RTK 3 és DJI Terra adatait az Ipari Drónközpont műszaki módszertanaszerint ellenőrizzük. A földmérési eredmény pontosságát azonban megfelelő projektszintű módszerrel kell vizsgálni, nem pusztán az RTK jelölésből levezetni.
Gyakori kérdések
Drónos földmérés: mit érdemes tisztázni vásárlás előtt?
Elég az RTK a centiméteres pontossághoz?
Nem. Az RTK javítja a képpozíciót, de a végeredmény pontossága a GSD-től, kamerakalibrációtól, átfedéstől, repülési geometriától, ellenőrzőpontoktól és feldolgozástól is függ.
Mi a különbség az RTK és GCP között?
Az RTK pontos pozíciót ad a felvételekhez. A GCP földön mért illesztőpont, amely beállításhoz és ellenőrzéshez használható. A projekttől függően együtt is alkalmazhatók.
A DJI Matrice 4E földmérő drón?
Igen. A DJI kifejezetten földmérésre és térképezésre pozicionálja. A Matrice 4E 20 MP-es, 4/3 CMOS nagylátószögű kamerát, mechanikus zárat, RTK-t és térképezési felvételi módokat egyesít.
Feltétlenül szükséges a D-RTK 3?
Nem minden projektnél. RTK korrekció kompatibilis hálózati szolgáltatásból is érkezhet, ha elérhető és megfelelő. A D-RTK 3 saját bázis, rover vagy integrált DJI földmérési folyamat esetén hasznos.
Milyen szoftvert használnak fotogrammetriához?
A DJI Terra a DJI 2D/3D rekonstrukciós és LiDAR-feldolgozási megoldása. A végső választást az eredmények, formátumok, koordináta-rendszer és munkakörnyezet határozza meg.
A drón helyettesíti a jogosult földmérőt?
Nem. A drón adatgyűjtő eszköz. A hitelesítés, szakmai felelősség és dokumentációs követelmények külön feladatok, a munka típusától függően.
Projektösszeállítás
Mondja el, mit kell mérnie, ne csak azt, melyik drónt nézte ki.
A földmérési összeállításhoz a terület, célpontosság, domborzat, eredmények, koordináta-rendszer és küldetésgyakoriság számít.
